제품설명
TAIYE-680은 노천 채광, 채석 및 인프라 건설에서 90~152mm 발파공용으로 설계된 통합 표면 DTH 시추 장비입니다. 250kW Yuchai K09 디젤 엔진으로 구동되는 이 엔진은 유압 드릴링 시스템, 공기 압축기 및 동력 장치를 하나의 크롤러 장착 장비에 결합합니다.
온보드 압축기는 최대 배출 압력 21bar로 19m³/min의 공기를 공급합니다. 넓어진 섀시와 높은 토크의 이동 모터는 적합한 표면 채굴 지형에서 장비 이동과 드릴링 안정성을 지원하도록 설계되었습니다.
별도의 공기 압축기를 사용하는 분할형 DTH 드릴링 장비와 비교하여 TAIYE-680은 전원 및 공기 공급 시스템을 함께 유지하여 드릴링 위치 간 장비 재배치를 단순화합니다.
표면 채굴용 DTH 시추 장비를 찾고 계십니까? 필요한 구멍 직경, 드릴링 깊이, 암석 상태 및 프로젝트 위치를 Taiye에 보내십시오. 우리 기술팀은 TAIYE-680 구성이 귀하의 프로젝트와 일치하는지 검토할 수 있습니다. 기술상담 요청
TAIYE-680은 정격 출력이 250kW인 터보차지 Yuchai K09 디젤 엔진을 사용합니다. 엔진은 통합된 유압 드릴링 및 압축 공기 시스템에 동력을 공급합니다.
● 250kW 구성은 장비의 90~152mm 드릴링 범위와 온보드 압축기에 지정된 전력 플랫폼을 제공합니다.
온보드 공기 압축기의 공시된 배출 용량은 19m³/min이고 배출 압력은 21bar입니다. DTH 해머 작동 및 절단물 제거를 위해 압축 공기를 공급합니다.
● 압축기를 선내에 보관하면 표준 시추 작업 중에 별도의 압축기 차량을 재배치할 필요가 없습니다.
유압 펌프, 공기 압축기, 엔진 및 라디에이터는 직접 연결되어 세로 방향으로 배열됩니다. 이 레이아웃은 기계 내의 주 전원 및 공기 공급 구성 요소를 구성합니다.
● 이 배열은 통합 파워트레인의 일상적인 검사 및 유지 관리를 위해 정의된 레이아웃을 제공합니다.
TAIYE-680은 넓어진 프레임과 수입된 고토크 주행 모터를 사용합니다. 크롤러 차대는 적합한 노천 채광 및 채석장 환경에서 이동 및 드릴링 안정성을 위해 설계되었습니다.
● 공시된 운송 폭은 3,000mm입니다. 배송 전에 접근 경로, 지상 상태 및 운송 요구 사항을 확인해야 합니다.
드릴링 시스템의 회전 속도는 100rpm이고 회전 토크는 2,300Nm입니다. 공개된 리프팅 힘은 20kN입니다.
● 드릴 비트 직경, 해머 사양, 회전 설정 및 이송 요구 사항은 작업 전 구성과 일치해야 합니다.
장비에는 드릴링 작업 중 작업자의 접근성과 편의성을 향상시키기 위한 접이식 및 분리형 작동 페달과 시트 배열이 포함되어 있습니다.
● 결합된 섀시와 파워트레인 배열을 통해 운전자와 유지보수 담당자는 하나의 통합 드릴링 기계를 중심으로 작업할 수 있습니다.
DTH 드릴링 장비를 선택할 때 압축기 압력과 공기 공급이 중요합니다. 둘 다 선택한 DTH 해머, 드릴링 직경 및 작동 조건과 호환되어야 합니다.
● TAIYE-680의 공시된 압축기 압력은 21bar입니다. DTH 해머를 선택하기 전에 권장 작동 압력과 실제 작업 조건에서 사용 가능한 압력을 확인하십시오.
● 공시된 공기 공급량은 19m³/min입니다. 공기 요구 사항은 해머, 구멍 직경, 드릴링 깊이 및 예상 절단 제거 조건에 따라 달라집니다.
● 온보드 공기 압축기는 크롤러 장착 장비와 함께 이동합니다. 이러한 배열은 구멍 사이에 재배치해야 하는 별도의 기계 수를 줄입니다.
참고: 압축기 압력이 높다고 해서 침투 속도가 빨라지는 것은 아닙니다. 실제 드릴링 성능은 해머 선택, 암석 상태, 드릴 비트 크기 및 작동 설정에 따라 달라집니다.
다음 사양은 TAIYE-680 통합 유압 DTH 드릴링 장비를 선택하기 위한 기술 참조를 제공합니다.
| 매개변수 | 타이예-680 |
|---|---|
| 드릴링 매개변수 | |
| 드릴링 방법 | 유압 다운홀(DTH) |
| 구멍 직경 | 90~152mm |
| 드릴 파이프 사양 | 76×4,000mm |
| 옵션 드릴 파이프 | 89×3,000mm |
| 회전 및 유압 시스템 | |
| 회전 속도 | 100rpm |
| 회전 토크 | 2,300Nm |
| 리프팅 포스 | 20kN |
| 공기 압축기 | |
| 압축기 제조업체 | BSC (바오시) |
| 항공 배송 | 19m³/분 |
| 토출압력 | 21바 |
| 엔진 및 연료 시스템 | |
| 엔진 제조업체 | 유차이 |
| 엔진 시리즈 | K09 터보차저 디젤 |
| 정격 엔진 출력 | 250kW |
| 연료탱크 용량 | 580L |
| 크기 및 무게 | |
| 운송 길이 | 10,500mm |
| 운송 폭 | 3,000mm |
| 운송 높이 | 3,700mm |
| 기계 무게 | 14,500kg |
필요한 드릴링 깊이, 드릴 로드 배열, DTH 해머 및 기타 옵션 장비는 주문하기 전에 Taiye에 확인해야 합니다.
TAIYE-680 통합 표면 DTH 드릴링 장비는 90-152mm 폭발 구멍이 필요한 노천 광산 및 엔지니어링 프로젝트를 위해 설계되었습니다. 적절한 구성은 형성, 구멍 직경 및 드릴링 깊이에 따라 다릅니다.
● TAIYE-680은 적합한 표면 금속 채굴층의 발파공 드릴링에 고려될 수 있습니다. 통합형 압축기를 사용하면 표준 장비 구성에서 별도의 압축기가 필요하지 않습니다.
● 석회석 및 골재 생산 시 90~152mm 발파공 요구 사항을 평가하는 데 적합합니다. DTH 해머를 선택하기 전에 구멍 직경, 암석 상태 및 드릴링 깊이를 검토해야 합니다.
● 노천 석탄 채굴 시 적절한 시추 작업을 위해 장비를 평가할 수 있습니다. 실제 구성에 따라 드릴 비트, 해머 및 작동 설정을 선택하십시오.
● 크롤러 장착형 설계는 지형 및 접근 조건에 따라 도로 및 철도 건설 프로젝트에서 적절한 암석 굴착 및 발파공 드릴링을 지원할 수 있습니다.
● TAIYE-680은 수력 발전 및 수자원 보호 건설 프로젝트에서 적합한 표면 암반 드릴링 및 발파 작업에 고려될 수 있습니다.
Taiye는 구멍 직경 범위가 겹치는 여러 통합 DTH 드릴링 장비를 제공합니다. 각 프로젝트의 요구 사항에 따라 엔진 출력, 압축기 용량, 회전 토크 및 로드 핸들링의 차이를 검토해야 합니다.
| 매개변수 | 660+ | 670+ | 680 |
|---|---|---|---|
| 구멍 직경 | 90~130mm | 90~152mm | 90~152mm |
| 엔진 출력 | 206kW | 228kW | 250kW |
| 항공 배송 | 15~16m³/분 | 19.5m³/분 | 19m³/분 |
| 공기의 압력 | 18~20바 | 20바 | 21바 |
| 회전 토크 | 1,750~2,950Nm | 3,050Nm | 2,300Nm |
| 연료탱크 | 버전별 확인 | 470L | 580L |
| 주요 구별 | H+ 및 M+ 암석별 구성 | 자동 로드 교체 | 250kW 엔진, 21bar 압축기 및 확장된 섀시 |

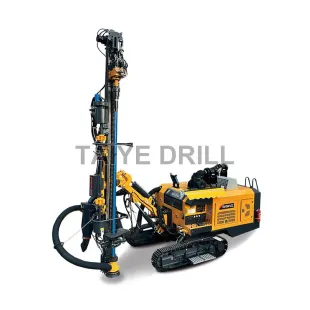

● 90~130mm 구멍이 필요한 프로젝트의 경우 다음을 고려하세요. TAIYE-660+-DTH 유압 잠수함 드릴링 머신. H+ 및 M+ 버전은 중간 경도 및 연질 암석에 대해 서로 다른 회전 및 공기 공급 구성을 제공합니다.
● 자동화된 로드 처리가 중요한 요구 사항인 90~152mm 드릴링 프로젝트의 경우 다음을 검토하세요. TAIYE-670+-DTH 유압 잠수함 드릴링 머신. 공개된 구성에는 자동 로드 교체 및 20bar 압축기가 포함됩니다.
● 프로젝트에 90~152mm 드릴링 범위와 지정된 250kW 파워트레인, 21bar 압축기 및 넓어진 크롤러 섀시가 필요한 경우 TAIYE-680을 고려하십시오. 최종 선택을 하기 전에 컴프레서와 해머의 호환성을 확인하십시오.
더 많은 모델을 살펴보세요. 유압 DTH 드릴링 조작 카테고리.
올바른 DTH 드릴링 장비 구성을 선택하려면 견적을 요청할 때 다음 프로젝트 정보를 제공하십시오.
● 필요한 구멍 직경: 90~152mm 범위 내에서 대상 직경을 지정합니다.
● 암석 조건: 암석 유형, 사용 가능한 압축 강도 데이터 및 관련 지질 정보를 제공합니다.
● 드릴링 깊이: 프로젝트에 필요한 최대 깊이와 일반적인 구멍 깊이를 명시하십시오.
● DTH 해머 및 드릴 비트: 원하는 해머 크기, 작동 압력 및 드릴 비트 직경을 확인하십시오.
● 드릴 파이프 구성: 76 × 4,000mm 또는 89 × 3,000mm 드릴 파이프가 필요한지 지정하십시오.
● 사이트 조건: 프로젝트 고도, 주변 온도, 접근 조건 및 특수 운영 요구 사항을 제공합니다.
● 배달 및 서비스: 목적지 국가, 예비 부품 요구 사항, 운영자 교육 및 예상 배송 일정을 확인하십시오.
1995년에 설립된 Xuanhua Taiye Drilling Machinery는 암석 드릴링 장비의 설계, 제조 및 서비스를 전문으로 합니다. 제품 범위에는 통합형 DTH 드릴링 장비, 분할형 DTH 드릴링 장비 및 유압식 탑 해머 장비가 포함됩니다.
Taiye는 광업, 채석 및 인프라 시추 프로젝트를 위한 장비 선택 및 기술 서비스를 제공합니다.
● 구멍 직경, 지질 조건 및 드릴링 요구 사항을 기준으로 드릴링 장비를 선택합니다.
● 시추 장비, 운영 조건 및 프로젝트 구성에 대한 기술 상담.
● 장비 제조, 납품 및 운영자 교육.
● 프로젝트 요구에 따른 판매 후 후속 조치, 장비 수정 및 기술 지원.
자세히 알아보기 Taiye의 제조 및 기술 서비스에 대해.
게시된 드릴링 직경은 90-152mm입니다. DTH 해머 및 드릴 비트는 대상 직경, 암석 조건 및 필요한 드릴링 깊이에 따라 선택해야 합니다.
아니요. 표준 통합 구성에는 공시 공기 공급량이 19m³/min이고 배출 압력이 21bar인 온보드 공기 압축기가 포함되어 있습니다. 의도된 용도에 대한 해머 호환성은 여전히 확인되어야 합니다.
TAIYE-680은 정격 출력이 250kW인 Yuchai K09 터보차지 디젤 엔진을 사용합니다.
두 모델 모두 공개된 드릴링 직경 범위는 90~152mm입니다. 670+는 자동 로드 교환 시스템과 228kW 엔진을 갖추고 있으며, 680은 250kW 엔진, 21bar 압축기 및 확장된 섀시를 사용합니다. 회전 토크 사양도 다르므로 모델 선택은 전체 드릴링 시스템을 고려해야 합니다.
TAIYE-680은 적합한 채석 및 노천 채광 작업을 포함한 표면 굴착 작업용으로 설계되었습니다. 프로젝트와의 호환성은 암석 상태, 구멍 직경, 드릴링 깊이 및 해머 선택에 따라 달라집니다.
필요한 구멍 직경, 드릴링 깊이, 암석 상태, 프로젝트 위치 및 선호하는 드릴 파이프 구성을 제공하십시오. 그런 다음 Taiye는 적절한 구성, 기술 요구 사항 및 견적에 대해 논의할 수 있습니다.
250kW 통합 표면 DTH 드릴링 장비를 찾고 계십니까? 필요한 구멍 직경, 드릴링 깊이, 암석 상태 및 프로젝트 위치를 알려주십시오. Taiye는 680 구성을 검토하고 프로젝트에 대한 견적을 준비하는 데 도움을 줄 수 있습니다.
